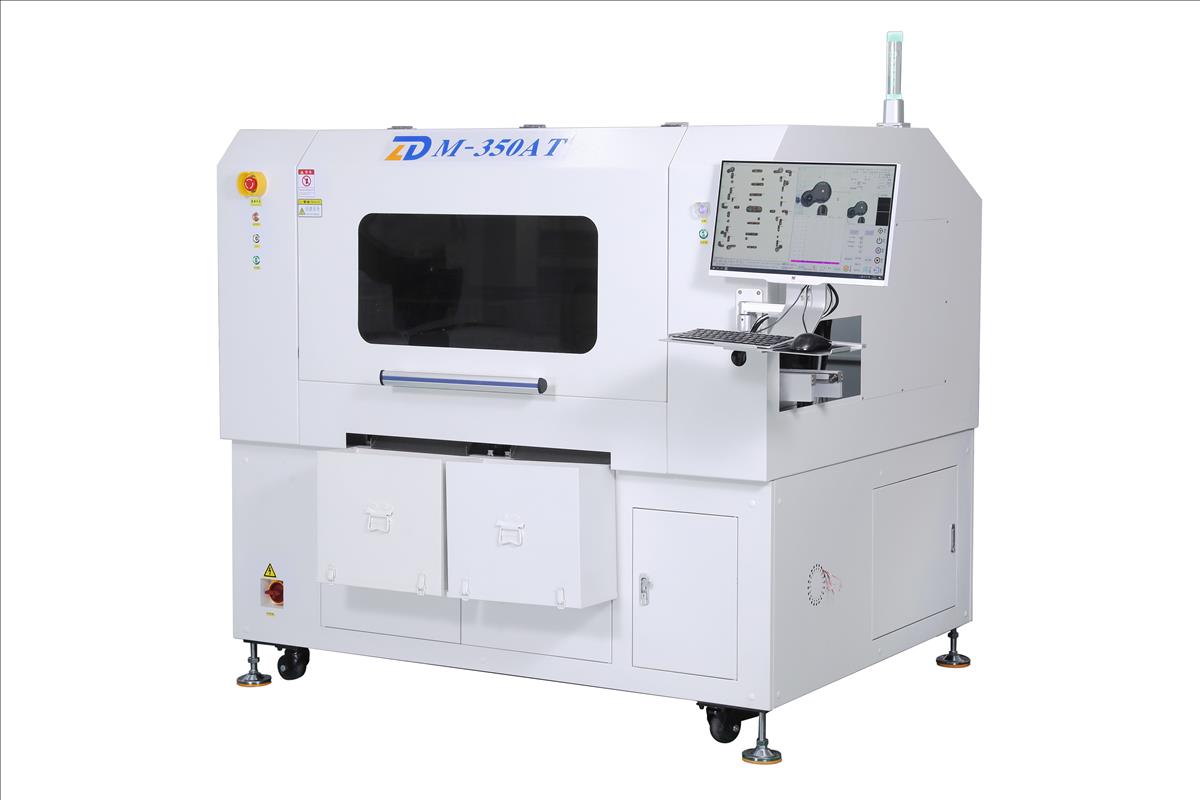

M-350AT系列是一款视觉对位全自动PCB分板机，配置高像素CCD视觉对位系统补正装置，特别适合精密及高产能之PCB分板作业，确保在高速度和高精度下稳定运行。适合手机、GPS、PDA及MODULE等多种小块多连板之PCB分板。采用NAKANISHI日系精密高速主轴，切割应力小，板边平滑，精密度高。
CCD扫描功能
①业内领先的PCBA整板扫描功能，改变了传统视觉指引；
②缩短编程时间，路径拼图显示，可离线图像修改操作，简便、快捷。
实现自动切割
①切割程序跟生产型号和数量相结合，依据PMC计划生产；
②避免出现超前生产和产能不清晰；
③实现人与机分离。
操作界面模式 ①开机自动检测排板功能；
②扫图以图形化制作加工数据，无需在线操作，图像mark点基准定位补偿；
③通过CCD学习加工数据。
铣刀智能模式
①根据PCB板厚度调整下刀深度，提高利用率，节省成本；
②根据产品需要定义铣刀使用标准；
③更换铣刀实现一键换刀功能，点击切换操作后即可轻松实现。
运行误差，全程监控 ①切割过程，标识点误差实时记录；
②运动轴误差实时记录；
③误差值可以根据产品需要设置。
工业4.0-MES系统
①服务器数据自动上传调取；
②上传设备信息及生产数据；
③实时监测设备状况及产品追踪信息。
机械手取放料左≈右流向互换
①根据设备线体布局，摆放方向不统一，实现左右流向互换；
②满足不同客户线体布局摆放设备的需求；
|
技术参数 |
|
|
项目 |
规格参数 |
|
工作模式 |
在线型 |
|
软件版本 |
professional/customized |
|
切割类型 |
直线、弧型、L线、U型 |
|
视觉系统 |
高分辨率数码摄像头 |
|
机器重复精度 |
±0.01mm |
|
切割重复精度（视觉） |
≦0.05mm |
|
定位精度 |
±0.02mm |
|
PCB厚度 |
0.5-5.0mm |
|
铣刀直径 |
0.8-3.0mm |
|
主轴转速 |
≦Max 100,000rpm |
|
切割速度 |
0-100mm/s |
|
驱动方式 |
AC伺服马达 |
|
运动轴数 |
7轴 |
|
机械手臂模式 |
真空吸盘取放板 |
|
人机操作及资料存储 |
PC系统 |
|
操作界面 |
Windows10 |
|
主机电压 |
AC220V 1ψ 50HZ |
|
主机功率 |
3.2KW |
|
集尘机电压 |
AC380V 3ψ 50HZ |
|
集尘机功率 |
2.2KW |
|
集尘方式 |
上集尘 |
|
气源 |
0.5Mpa |
|
双治具规格 |
||||
|
型号 |
规格说明 |
工作范围 |
主机尺寸 W*D*H |
整机净重 |
|
M-350AT-AS |
标 准 型 |
300x350mm |
1700*1600*1650mm |
950 KG |
|
M-350AT-AW |
加 宽 型 |
400*350mm |
1900*1600*1650mm |
1100KG |
|
M-350AT-AH |
特 宽 型 |
500*350mm |
2100*1600*1650mm |
1300KG |
