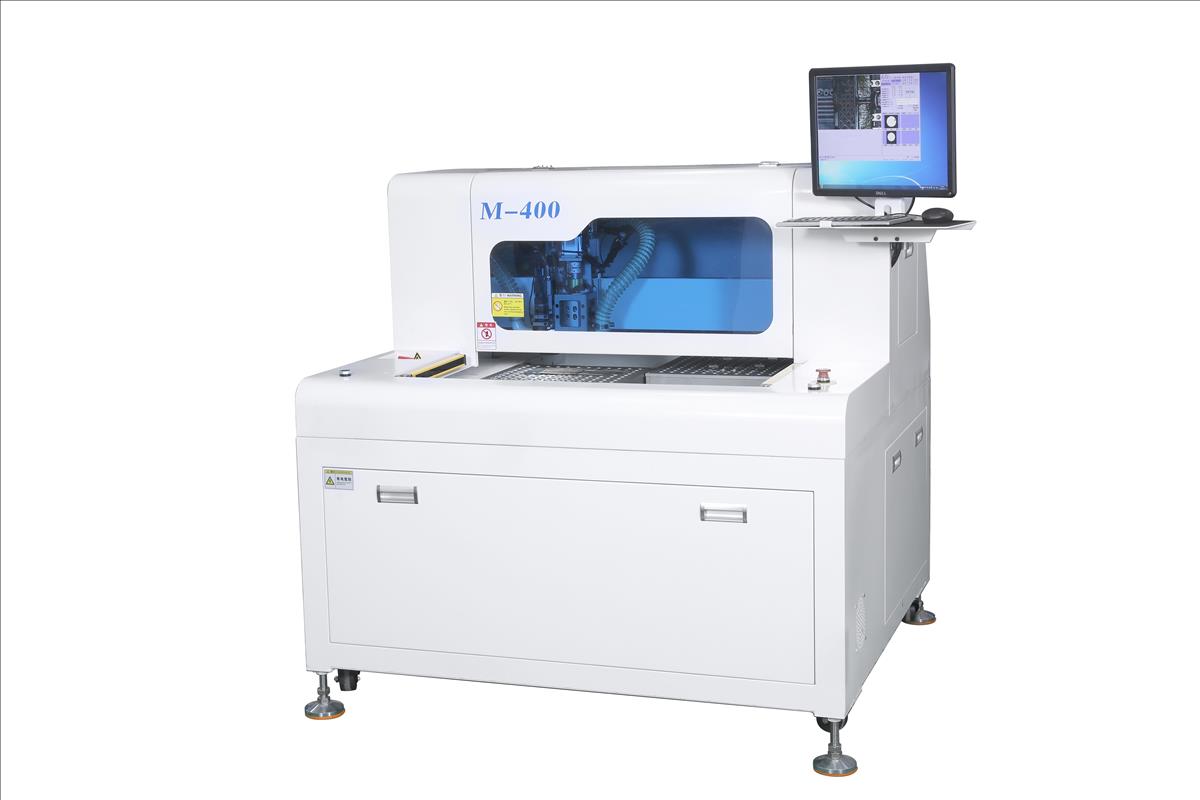

M-400系列是一款解决PCBA行业不同连接切割方式，(如：邮票孔连接、V卡槽、短接点、邮票孔和V槽）混合式PCBA切割，满足客户产品不同需求，配置高像素CCD视觉对位系统补正装置，特别适合精密及高产能之PCB分板作业，适合手机、GPS、PDA及MODULE等多种小块之PCB分板。采用精密高速主轴，切割应力小，板边平滑，精密度高。
实现自动切割
①切割程序跟生产型号和数量相结合，依据PMC计划生产；
②避免出现超前生产和产能不清晰；
③实现人与机分离。
操作界面模式
①开机自动检测功能；
②图形化制作加工数据，所见即所得；
③可通过CCD学习加工数据。
混合智能模式
①根据PCB板产品工艺不同，混合板使用铣刀或V卡槽即可实现，解决工艺难度；
②根据产品需要定义铣刀使用标准，不同产品厚度调整下刀深度，提高利用率，节省成本；
③采用上/下吸尘模式，同时互换。
运行误差，全程监控
①切割过程，标识点误差实时记录；
②运动轴误差实时记录；
③误差值可以根据产品需要设置。
工业4.0-MES系统
①服务器数据自动上传调取；
②MES连接与系统数据交换；
③实时全程条码追溯设备管理。
|
技术参数 |
|
|
项目 |
规格参数 |
|
工作模式 |
双平台离线型 |
|
人机操作及资料存储 |
PC系统 |
|
切割功能 |
直线、弧型、L型、U型、V卡槽 |
|
视觉系统 |
CCD视觉定位校正系统 |
|
机器重复精度 |
±0.01mm |
|
切割重复精度（视觉） |
≦0.05mm |
|
定位精度 |
±0.02mm |
|
PCB厚度 |
0.5-5.0mm |
|
铣刀直径 |
0.8-3.0mm |
|
主轴转速 |
Max 3000-42000转/ 分钟( 可选项） |
|
X、Y、Z轴驱动方式 |
AC伺服马达 |
|
X、Y轴切割速度 |
0-100mm/s |
|
操作系统 |
Windows10 |
|
主机电压 |
AC220V 1ψ 50HZ |
|
主机功率 |
3KW |
|
集尘机电压 |
AC380V 3ψ 50HZ |
|
集尘机功率 |
3.5KW |
|
集尘方式 |
外置式上/下集尘 |
|
气源 |
0.5Mpa |
|
双工作平台规格 |
||||
|
型号 |
规格说明 |
工作范围 |
主机尺寸W*D*H |
整机净重 |
|
M-400-AS |
标 准 型 |
300x400mm |
1450*1250*1400mm |
500 KG |
